Beskrivning

Tekniska parametrar

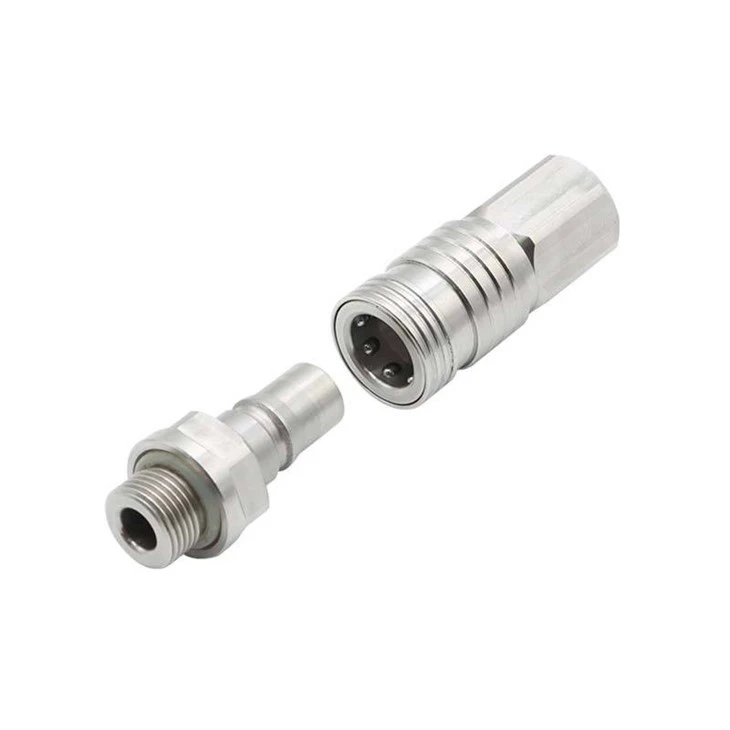

Vätskekyld CNC-bearbetad snabbkoppling

Produktöversikt

Fungera:	Torr-brotts- eller-snabbanslutning för vatten, glykol, dielektrisk vätska och PAO-kylmedel
Konstruktion:	Monolitisk kropp bearbetad av rostfritt stål eller aluminiumstång; noll gjutporositet
Tätningsgränssnitt:	Precisions-bearbetade O-ringsspår och plana-yttätningsytor
Anpassning:	Tillverkas helt efter kundens STEP-, IGES- eller PDF-ritningar
Volymflexibilitet:	Prototyppartier från 100 stycken till automatiserad-volymproduktion

OEM tillverkningsprocess

Etapp	Aktivitet	Produktion
Ingenjörsgranskning	48-timmars genomförbarhetskontroll för ritning	DFM-rapport med tätningsgeometrioptimering
Fixturdesign	Anpassade hydrauliska klämfixturer	Repeterbar koncentricitet för batchproduktion
CNC-bearbetning	4/5-axlig svarvning och fräsning	Stomme, gängor och tätningsspår i en uppsättning
Gradning & rengöring	Hög-kylvätskespolning + ultraljud	Ingen spånrester i interna kylvätskekanaler
Ytbehandling	Passivering eller anodisering	Korrosionsbeständighet anpassad till kylvätskekemi
Inspektion	CMM + tryckfallstestning	Läckagebevis-för sändning

Materialval efter kylvätsketyp

Vi matchar material och ytbehandling till din kylvätskekemi, inte en generisk standard.

Material	Kompatibla kylmedel	Nyckelegendom	Typisk tillämpning
304/316 Rostfri	Vatten, glykol, PAO	Korrosionsbeständighet	Datacenter CDU-grenrör
6061-T6 aluminium	Dielektriska vätskor	Lätt, anodiserad tätning	EV batteri kylplattor
Mässing C36000	Avjoniserat vatten	Bearbetbarhet, kostnad	Industriella processkylare
Anpassade legeringar	Per specifikation	Allt efter behov	Aerospace kalla plattor

Varje värme skickas med testrapporter från kvarnen (MTR) och verifiering av optisk emissionsspektrometri.

product-1080-712

CNC-bearbetningsförmåga

Vår Ningbo-anläggning bearbetar vätskekylda CNC-bearbetade snabbkopplingskomponenter med parametrar inställda för tätningsintegritet och flödesprestanda:

Parameter	Specifikation
Max kroppsdiameter	80 mm
Max total längd	150 mm
Trådens noggrannhet	ISO 6H / 6g eller hårdare per ritning
O-ringspårets koncentricitet	Mindre än eller lika med 0,02 mm
Tätningsytans grovhet	Ra 0,8–1,6 μm
Ytfinish för inre passage	Ra 3,2 μm (minimerar tryckfallet)
Utrustning	4-axlig vridcentrum + 5-axel VMC

DFM-analys för snabbkopplingar

Vi optimerar för tillförlitlighet för vätskekylning innan vi skär metall:

Väggtjocklekslikformighet: Förhindrar distorsion under lödning eller svetsning av intilliggande grenrörsplåtar
Flödesvägsradie: Inre kanter med radie större än eller lika med 1 mm för att eliminera turbulens och kavitation
Täta spårets placering: Placerad bort från gängutlopp för att förhindra O-ringextrudering under tryck
Behåller funktionsdesign: Snäpp-ring- eller bajonettspår bearbetade till ±0,05 mm för konsekvent kvarhållningskraft

Kvalitetsinspektionsprotokoll

Inspektionen riktar sig mot de fellägen som faktiskt stoppar kylsystem:

Kontrollera	Metod	Standard / Tolerans
Kroppsdiameter & längd	CMM	±0,05 mm
Gängstigningsdiameter	Gängmått + CMM	ISO 1502
O-ringsspårets bredd/djup	Optisk komparator	±0,02 mm
Inre passage renhet	Partikelräknare	ISO 4406 klass 18/16/13
Tätningsintegritet	Tryckavfallstest	Mindre än eller lika med 0,1 ml/min läckage vid 1,5× arbetstryck
Materialverifiering	OES-spektrometri	Per parti

Certifieringar: IATF 16949 · ISO 9001 · Full partispårbarhet från råvarans värmenummer till färdig del

Typiska applikationer

Datacenter vätskekylningsdistributionsenheter (CDU)
EV/HEV-batteripaket kallplatta in-/utloppsanslutningar
Industriella laserkylningskretsar
Verktygskylare för tillverkning av halvledare
Kylslingor för medicinsk avbildningsutrustning (MRI/CT).

FAQ

Q1:	Vad är din MOQ?
A1:	100 stycken för prototypvalidering; 1,000+ för produktionsprissättning.
Q2:	Kan du matcha specifika trådstandarder?
A2:	Ja, BSPP, BSPT, NPT, UNF och metriska gängor bearbetade enligt din specifikation.
Q3:	Trycktestar du- varje del?
A3:	100 % tryckavfallstestning på första artiklar; AQL-provtagning i produktion. Fullständig 100% testning tillgänglig på begäran.
Q3:	Vilka kylvätskekemier är kompatibla?
A4:	Vi väljer material och ytbehandling baserat på ditt kylmedelsspecifikationsblad-vatten, glykol, dielektrisk vätska eller PAO.
